Description :

• MinFerno est une nouvelle version, plus petite et encore plus facile à utiliser, de notre boîtier de commentaire audio en réseau Inferno, qui est extrêmement populaire.
• MinFerno est conçu pour être utilisé par un seul commentateur ou annonceur, et, comme son grand frère Inferno, il fournit le meilleur amplificateur de microphone de commentaire et un circuit limiteur de compresseur pour un son incroyable à l'antenne.
• Le MinFerno est facile à utiliser pour les commentateurs qui préfèrent parler du match plutôt que de se soucier du fonctionnement de l'équipement. Il est construit selon nos normes rigoureuses, robustes et fiables, ce qui en fait un équipement de diffusion fiable pour l'ingénieur occupé.

Fonctionnalités :

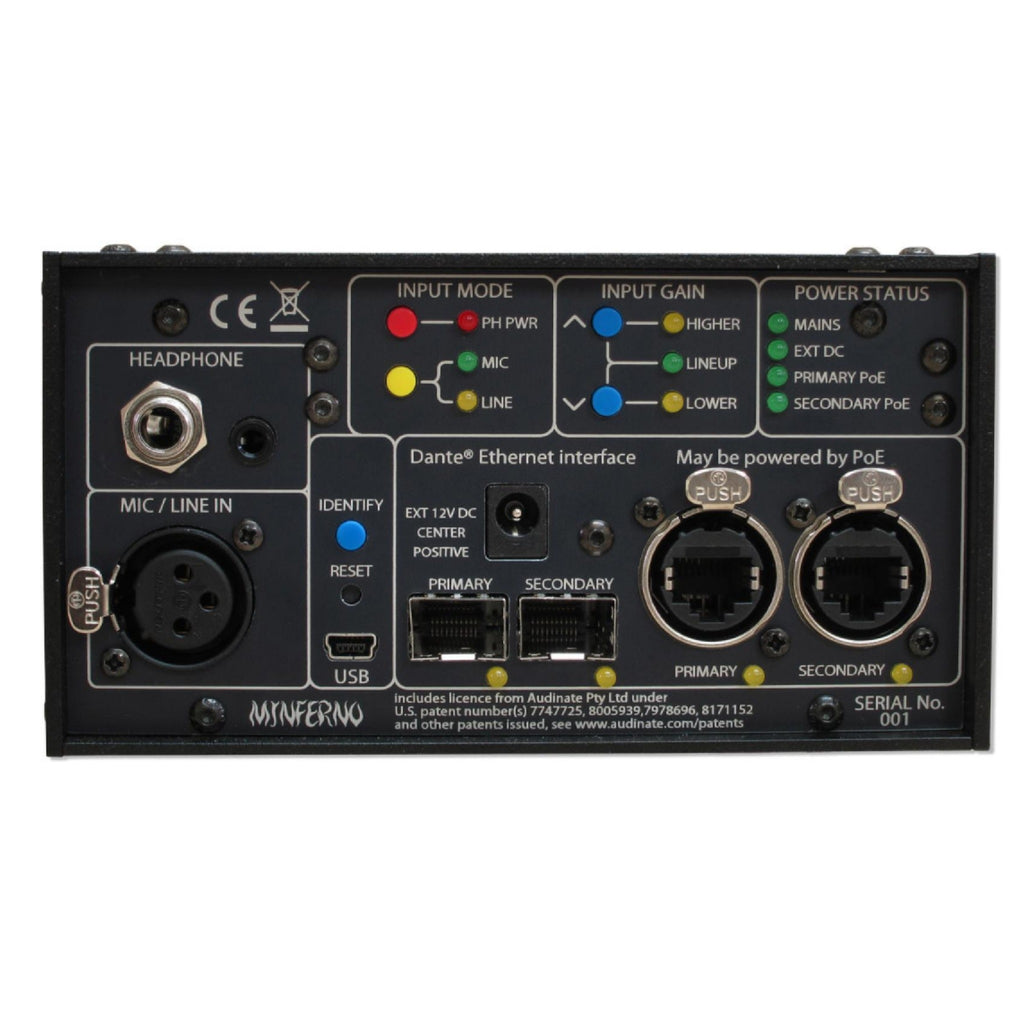

• Options d'alimentation redondantes : le MinFerno peut être alimenté à partir de l'une des 3 sources différentes : 1) PoE sur la liaison réseau CAT5 primaire. 2) PoE sur la liaison réseau CAT5 secondaire. 3) 12 V CC externe. Quatre voyants LED du panneau arrière indiquent la disponibilité des 3 sources d'alimentation.
• Emplacements SFP primaire et secondaire : les emplacements fibre SFP (Small Form-Factor Pluggable) sont des ports réseau standard qui acceptent les modules SFP standard. Cela signifie que vous décidez du type de fibre et du style de connecteur que vous souhaitez utiliser simplement par le module SFP que vous insérez. Les circuits réseau primaire et secondaire permettent une redondance sans problème sur les interfaces réseau fibre et cuivre.
• Connexions réseau cuivre primaires et secondaires avec PoE : deux connexions CAT6 sur les Neutrik Ethercons (qui acceptent les câbles réseau standard) sont fournies pour permettre aux connexions cuivre vers les commutateurs réseau locaux de transporter l'audio Dante/AES67. Deux connexions sont installées pour permettre l'utilisation de circuits redondants si nécessaire. Ces deux connecteurs peuvent accepter une source d'alimentation PoE pour alimenter le MinFerno.
• Mode d'entrée et gain : une paire de boutons poussoirs sélectionne le type d'entrée du XLR du panneau avant comme étant soit microphone, ligne ou microphone avec alimentation fantôme 48 V. 3 LED indiquent le mode d'entrée sélectionné. Deux boutons poussoirs sont utilisés pour modifier le gain de l'entrée. Des LED indiquent si le réglage du gain est supérieur ou inférieur à nos niveaux de « calibrage » préconfigurés. Le PPM du panneau avant fournit bien sûr une indication précise du niveau d'entrée. Le gain peut également être modifié à distance par un navigateur Web pointant vers la page Web du MinFerno.

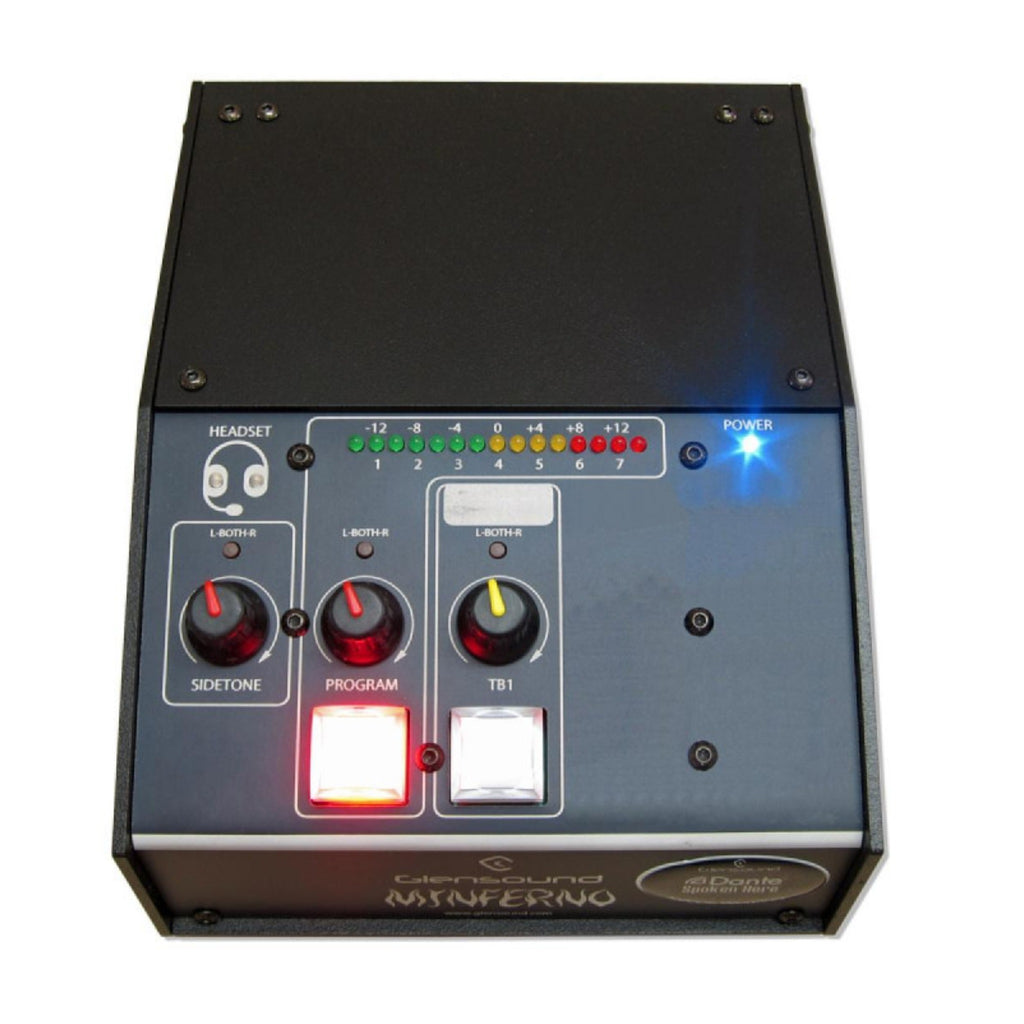

• Jusqu'à 4 commandes de volume audio entrant : sur le panneau supérieur se trouvent jusqu'à 5 commandes de volume rotatives pour casque. 4 d'entre elles sont connectées à 4 circuits audio entrants du réseau Dante/AES67. Celles-ci sont normalement utilisées pour des sources telles que le programme mixé ou le signal d'appel, la communication avec le réalisateur, la communication avec le producteur, la communication avec l'ingénieur, etc.
• Contrôle du volume du sidetone : le 5e bouton rotatif du panneau avant pour le volume du casque est le « sidetone ». Le sidetone est la propre voix du commentateur dans ses propres oreilles.
• Routage du casque : chacune des 5 commandes de volume du casque possède un commutateur de routage oreille gauche, oreille droite, les deux, situé à côté du bouton de volume. Ce commutateur à bouton-poussoir unique achemine la source associée vers l'oreille gauche, l'oreille droite ou les deux canaux de l'amplificateur de casque stéréo. Pour permettre au commentateur de savoir comment il achemine un circuit, la première fois qu'un commutateur de routage est enfoncé, une paire de LED sur le panneau avant indique sa configuration de routage actuelle. La prochaine fois que le commutateur de routage est enfoncé, l'option de routage suivante est sélectionnée.
• Boutons robustes de micro activé et de talkback : il y a jusqu'à 4 grands boutons lumineux (1 pour le programme et jusqu'à 3 pour le talkback). Ces commutateurs acheminent le circuit de microphone sortant vers jusqu'à 4 circuits audio réseau Dante/AES67 différents. Le fonctionnement de ces commutateurs (momentané, à verrouillage, etc.) et l'interaction de ces commutateurs (par exemple, appuyer sur un bouton de talkback coupe le micro principal) peuvent être entièrement configurés via la page Web.
• Indicateur PPM à 15 segments LED : le niveau d'entrée audio est indiqué sur l'indicateur PPM à 15 segments.
• Amplificateur de microphone à faible bruit avec gain à distance : nous avons passé beaucoup de temps à optimiser les performances de l'amplificateur de microphone de la société THAT utilisé dans l'Inferno original et à nouveau sur le MinFerno. Il présente un circuit à très faible bruit et distorsion dont nous contrôlons le gain à distance par pas de 1 dB, ce qui nous permet de fournir le contrôle de gain à distance via une page Web ainsi que les boutons-poussoirs de gain du panneau arrière. Nous avons également optimisé les circuits pour permettre une commutation correcte de l'impédance de source en fonction du fait que l'entrée a été définie comme entrée micro ou ligne.
• Compresseur-limiteur Referee : comme toutes nos unités de commentaire, le MinFerno est doté de notre très populaire circuit compresseur-limiteur Referee. Ce circuit commence à compresser progressivement la voix du commentateur et augmente lentement le taux de compression lorsque le niveau d'entrée devient trop élevé, ce qui donne une sortie audio très naturelle et sans distorsion, capable de maîtriser même les commentateurs les plus bruyants.
• Convertisseur analogique-numérique (CAN) de haute qualité : l'audio réseau Dante/AES67 est un circuit numérique et, en tant que tel, le meilleur amplificateur de microphone analogique serait gaspillé si nous ne l'avions pas associé au meilleur convertisseur analogique-numérique. Le travail du CAN est assez simple, et si vous regardez nos spécifications techniques, vous verrez que nous avons fait en sorte que le nôtre fonctionne incroyablement bien.
• Amplificateurs de casque uniques : les écouteurs du commentateur sont un outil d’une importance vitale, c'est pourquoi nous accordons autant d'attention à nos amplificateurs d'écouteurs qu'à nos microphones de diffusion. Notre amplificateur d'écouteurs unique fournit le niveau de sortie correct quelle que soit l'impédance des écouteurs connectés, ce qui signifie que les diffuseurs peuvent désormais choisir entre des écouteurs à faible impédance « bon marché » et des écouteurs de diffusion traditionnels à haute impédance.

Spécifications :

• ENTRÉE AUDIO
• Type d'entrée : XLR 3 broches Neutrik
• Impédance d'entrée : Micro : 2k4. Ligne : 100k
• Bruit d'entrée équivalent : 127dBu (22Hz-22kHz) RMS pondéré A Terminé avec 300 Ohms
• Réponse en fréquence :  Micro -2dBu @25Hz plat @50Hz jusqu'à 22kHz (+/- 0,25dBu). Ligne plate jusqu'à 22kHz
• Distorsion à +8dBu :  100Hz = 0,023 %. 1kHz = 0,012 %. 10kHz = 0,014 %
• Gains de ligne : Micro dynamique : 58dB. Micro + alimentation fantôme : 35dB. Ligne : 0dB
• Plage de gain : Micro : -30 à +15dB. Ligne : +/-15dB
• Entrée maximale avant écrêtage (au niveau de la ligne) : micro dynamique : +10dBU. Micro+fantôme : +18dBu. Ligne : +18dBu
• CASQUE
• Impédance du casque : 16-1000 Ohm (niveau de sortie automatique pour correspondre à l'impédance)
• Bruit du casque :  -76,6dB @ alignement (bruit résiduel)
• Réponse en fréquence du casque :  >-0,1dB 22Hz à 22kHz
• THD + Bruit du casque (Ref +8dB) : 0,008 % @ 1kHz
• Connexion : fiches jack stéréo 6,35 mm et 3,5 mm
• Plage du potentiomètre de volume du casque : +10dB à Off (peut être configuré +10dB à -30dB)
• Sortie casque maximale : +16,8dB sous 600 Ohms
• ALIMENTATION
• PoE : Peut être alimenté par PoE sur l'une ou l'autre interface réseau cuivre
• PoE : Conforme à la classification IEEE 802.3af-2003 classe 0
• Entrée CC : Canon de 2,5 mm, Centre +Ve, 9 - 15 Volts
• Consommation : LED d'alimentation du panneau avant : Bleu vif
• Indicateurs d'alimentation du panneau arrière : 1 LED verte indiquant la présence de chacune des sources d'alimentation ci-dessus
• PHYSIQUE
• Dimensions : 144 x 179 x 76 mm (LxPxH)
• Poids : 1,01 kg (2 lb 3 oz)
• Mécanique : Construction entièrement en aluminium, anodisé et gravé au laser, côtés recouverts de poudre
• Carton d'expédition : carton de qualité export robuste 610 x 420 x 170 mm (LxPxH)
• Poids à l'expédition : 2,5 kg
• ENVIRONNEMENTAL
• Température de fonctionnement : 0 à +50°C (32 à 122°F)
• Température de stockage : -20 à +70°C (-4 à 158°F)
• Humidité relative : 0 à 95 % sans condensation
• ÉLÉMENTS INCLUS
• Manuel : Le manuel A4 peut être téléchargé
• Câble secteur : uniquement au Royaume-Uni et dans l'UE, câble secteur de 2 mètres vers IEC
• Câble réseau RJ45 : 1 de 2 mètres
• ÉLÉMENTS OPTIONNELS
• Mallette de transport : Mallette de transport en polypropylène
• Modules fibre SFP : Multimode, Monomode et Bidirectionnel sur une seule fibre disponibles
• Alimentation CC externe : style de bureau à découpage (100 - 250 VAC) avec entrée secteur IEC et câble de sortie CC de 1,5 mètre
• VERSION DANTE/AES67
• Physique : 2 x Neutrik Ethercons Cat6 RJ45s et 2 x slots SFP
• Type : Circuits primaire et secondaire entièrement redondants
• Fréquence d'échantillonnage : 48K
• Résolution : 24 bits
• Contrôle et routage : Via le contrôleur Dante gratuit
• AES67 : Peut être configuré pour AES67
• VERSION RAVENNA/AES67
• Physique : 2 x Neutrik Ethercons Cat6 RJ45s et 2 x slots SFP
• Type : Circuits primaire et secondaire entièrement redondants
• AES67 : Oui
• Fréquences d'échantillonnage élevées : 44,1 kHz - 192 kHz
• PTPv2 : Maître ou esclave, norme IEEE-1588-2008
• SMPTE ST 2110-30 : Oui. Y compris les niveaux C et CX
• SMPTE ST2022-7 : Oui. Commutation de données sans faille
• NMOS IS-04 (Découverte) : Oui
• Routage NMOS IS-05 : Oui
• Télécommande : navigateur Web ou Anem
