Description :

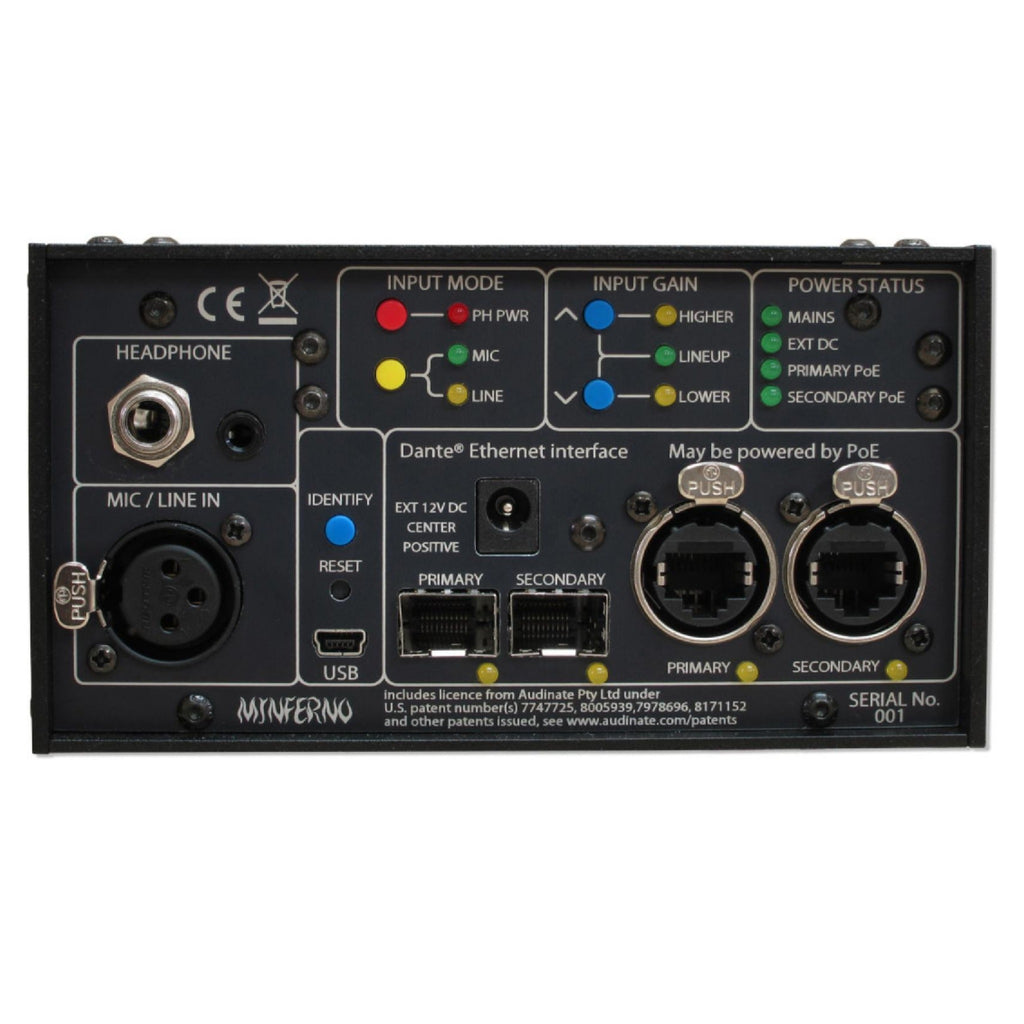

• Options d'alimentation redondantes : Le MinFerno peut être alimenté par 3 sources différentes : 1) PoE sur la liaison réseau CAT5 principale, 2) PoE sur la liaison réseau CAT5 secondaire, 3) Alimentation externe 12V DC. Quatre voyants LED sur le panneau arrière indiquent la disponibilité des 3 sources d'alimentation.
• Emplacements SFP primaires et secondaires : Les emplacements SFP (Small Form-Factor Pluggable) fibre sont des ports réseau standard qui acceptent les modules SFP standard. Cela signifie que vous décidez du type de fibre et du style de connecteur que vous souhaitez utiliser simplement en fonction du module SFP que vous insérez. Les circuits réseau primaire et secondaire permettent une redondance sans interruption sur les interfaces réseau Fibre et Cuivre.
• Connexions réseau cuivre primaires et secondaires avec PoE : Deux connexions CAT6 sur Neutrik Ethercons (qui acceptent les câbles réseau standard) sont fournies pour permettre les connexions cuivre aux commutateurs réseau locaux afin de transporter l'audio Dante/AES67. Deux connexions sont installées pour permettre l'utilisation de circuits redondants si nécessaire. Ces deux connecteurs peuvent accepter une source d'alimentation PoE pour alimenter le MinFerno.
• Mode et gain d'entrée : Une paire de boutons-poussoirs sélectionne le type d'entrée du XLR du panneau avant : microphone, ligne ou microphone avec alimentation fantôme 48V. 3 voyants LED indiquent le mode d'entrée sélectionné. Deux boutons-poussoirs sont utilisés pour modifier le gain d'entrée. Des voyants LED indiquent si le réglage du gain est supérieur ou inférieur à nos niveaux de « line-up » préconfigurés. Le PPM du panneau avant fournit bien sûr une indication précise du niveau d'entrée. Le gain peut également être modifié à distance par un navigateur web pointant vers la page web du MinFerno.

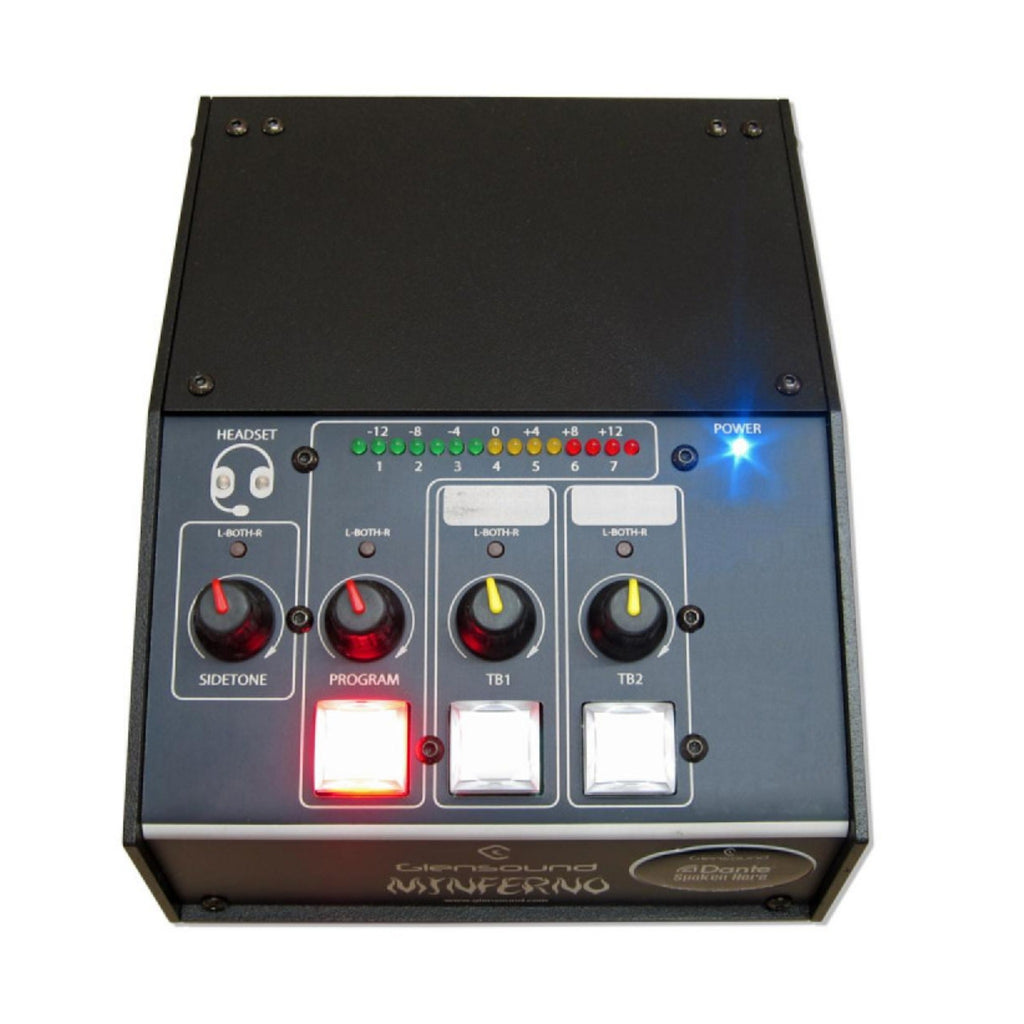

• Jusqu'à 4 commandes de volume audio entrant : Sur le panneau supérieur se trouvent jusqu'à 5 commandes de volume rotatives pour les écouteurs. 4 d'entre elles sont connectées à 4 circuits audio entrants du réseau Dante/AES67. Celles-ci sont normalement utilisées pour des sources telles que le programme mixé ou le signal, le retour au réalisateur, le retour au producteur, le retour à l'ingénieur, etc.
• Commande de volume du retour local : La 5ème commande de volume rotative pour casque d'écoute du panneau avant est le « sidetone » (retour local). Le retour local est la propre voix du commentateur dans ses propres oreilles.
• Routage des écouteurs : Chacune des 5 commandes de volume des écouteurs est associée à un commutateur de routage oreille gauche, oreille droite, les deux, situé à côté du bouton de volume. Cet interrupteur à bouton-poussoir unique route la source associée uniquement vers le canal gauche, uniquement vers le canal droit ou vers les deux canaux de l'amplificateur casque stéréo. Pour permettre au commentateur de savoir comment il route un circuit la première fois qu'un commutateur de routage est actionné, une paire de LED sur le panneau avant indique son arrangement de routage actuel. La fois suivante que le commutateur de routage est actionné, l'option de routage suivante est sélectionnée.
• Boutons robustes de micro activé et de rappel : Il y a jusqu'à 4 grands boutons lumineux (1 pour le programme et jusqu'à 3 pour le rappel). Ces commutateurs acheminent le circuit microphone sortant vers un maximum de 4 circuits audio réseau Dante/AES67 différents. Le fonctionnement de ces commutateurs (momentané, à bascule, etc.) et leur interaction (c'est-à-dire l'activation d'un commutateur de rappel coupe le microphone principal) peuvent être entièrement configurés via la page web.
• Compteur PPM à 15 segments : Le niveau d'entrée audio est indiqué sur le compteur PPM à 15 segments.
• Amplificateur de microphone à faible bruit avec gain à distance : Nous avons passé beaucoup de temps à optimiser les performances de l'amplificateur de microphone THAT corporation utilisé dans l'Inferno original et réutilisé sur le MinFerno. Il dispose d'un circuit à très faible bruit et distorsion dont nous contrôlons le gain à distance par pas de 1 dB, ce qui nous permet de fournir le contrôle de gain à distance via la page web ainsi que les boutons-poussoirs de gain du panneau arrière. Nous avons également optimisé les circuits pour permettre une commutation correcte de l'impédance de source en fonction de si l'entrée a été définie comme une entrée micro ou ligne.
• Limiteur de compression d'arbitre : Comme toutes nos unités de commentaire, le MinFerno est doté de notre très populaire circuit limiteur de compression d'arbitre. Ce circuit commence à compresser la voix du commentateur progressivement et augmente lentement le taux de compression à mesure que le niveau d'entrée devient excessivement élevé, ce qui donne une sortie audio très naturelle et sans distorsion, capable d'atténuer même les commentateurs les plus bruyants.
• Convertisseur analogique-numérique (CAN) de haute qualité : L'audio réseau Dante/AES67 est un circuit numérique, et à ce titre, le meilleur amplificateur de microphone analogique serait gâché si nous ne l'avions pas associé au meilleur convertisseur analogique-numérique. Le travail du CAN est assez simple, et si vous regardez nos spécifications techniques, vous verrez que nous avons fait en sorte que le nôtre fonctionne incroyablement bien.
• Amplificateurs de casque uniques : Les écouteurs du commentateur sont un outil d'une importance vitale, nous apportons donc autant de soin à nos amplificateurs de casque qu'à nos microphones de diffusion. Notre amplificateur de casque unique fournit le niveau de sortie correct quelle que soit l'impédance des écouteurs connectés, ce qui signifie que les diffuseurs peuvent désormais choisir entre des écouteurs « bon marché » à faible impédance et des écouteurs de diffusion traditionnels à haute impédance.

Spécifications :

• ENTRÉE AUDIO
• Type d'entrée : XLR 3 broches Neutrik
• Impédance d'entrée : Micro : 2k4, Ligne : 100k
• Bruit d'entrée équivalent : 127 dBu (22 Hz-22 KHz) RMS pondéré A, terminé par 300 Ohms
• Réponse en fréquence :  Micro -2 dBu @25 Hz plat @50 Hz jusqu'à 22 kHz (+/- 0,25 dBu). Ligne plate jusqu'à 22 kHz
• Distorsion à +8 dBu :  100 Hz = 0,023 %, 1 kHz = 0,012 %, 10 kHz = 0,014 %
• Gains de réglage : Micro dynamique : 58 dB. Micro + alimentation fantôme : 35 dB. Ligne : 0 dB
• Plage de gain : Micro : -30 à +15 dB. Ligne : +/-15 dB
• Entrée max. avant écrêtage (au réglage) : Micro dynamique : +10 dBu, Micro+fantôme : +18 dBu. Ligne : +18 dBu
• CASQUE
• Impédance du casque : 16-1000 Ohms (niveau de sortie automatique pour correspondre à l'impédance)
• Bruit du casque :  -76,6 dB au niveau de réglage (bruit résiduel)
• Réponse en fréquence du casque :  >-0,1 dB de 22 Hz à 22 kHz
• THD + Bruit du casque (Réf +8 dB) : 0,008 % @ 1 kHz
• Connexion : Jacks stéréo 6,35 mm et 3,5 mm
• Plage du potentiomètre de volume du casque : +10 dB à Arrêt (peut être configuré de +10 dB à -30 dB)
• Sortie casque maximale : +16,8 dB sous 600 Ohms
• PUISSANCE
• PoE : Peut être alimenté par PoE sur l'une ou l'autre interface réseau Cuivre
• PoE : Conforme à la classification IEEE 802.3af-2003 classe 0
• Entrée CC : Barillet 2,5 mm, Centre +Ve, 9 - 15 Volts
• Consommation : LED d'alimentation du panneau avant : Bleu vif
• Indicateurs de mise sous tension du panneau arrière : 1 LED verte indiquant la présence de chacune des sources d'alimentation ci-dessus
• PHYSIQUE
• Taille : 144 x 179 x 76 mm (LxPxH)
• Poids : 1,01 Kg (2 lb 3 oz)
• Mécanique : Construction entièrement en aluminium, anodisé et gravé au laser, côtés recouverts de poudre
• Carton d'expédition : Carton robuste de qualité export 610 x 420 x 170 mm (LxPxH)
• Poids d'expédition : 2,5 kg
• ENVIRONNEMENT
• Température de fonctionnement : 0 à +50°C (32 à 122°F)
• Température de stockage : -20 à +70°C (-4 à 158°F)
• Humidité relative : 0 à 95% sans condensation
• ARTICLES INCLUS
• Manuel : Le manuel peut être téléchargé
• Câble secteur : Royaume-Uni et UE uniquement, fiche secteur de 2 mètres vers IEC
• Câble réseau RJ45 : 1 de 2 mètres
• ARTICLES OPTIONNELS
• Mallette de transport : Mallette de transport en polypropylène
• Modules fibre SFP : Multimode, monomode et bidirectionnels sur fibre unique disponibles
• Alimentation CC externe : De type bureau à découpage (100 - 250 VAC) avec entrée secteur IEC et câble de sortie CC de 1,5 mètre
• VERSION DANTE/AES67
• Physique : 2 x Neutrik Ethercons Cat6 RJ45 et 2 x emplacements SFP
• Type : Circuits primaires et secondaires entièrement redondants
• Fréquence d'échantillonnage : 48 KHz
• Résolution : 24 bits
• Contrôle et routage : Via le contrôleur Dante gratuit
• AES67 : Peut être configuré pour AES67
• VERSION RAVENNA/AES67
• Physique : 2 x Neutrik Ethercons Cat6 RJ45 et 2 x emplacements SFP
• Type : Circuits primaires et secondaires entièrement redondants
• AES67 : Oui
• Taux d'échantillonnage élevés : 44,1 kHz - 192 kHz
• PTPv2 : Maître ou Esclave, norme IEEE-1588-2008
• SMPTE ST 2110-30 : Oui. Y compris les niveaux C et CX
